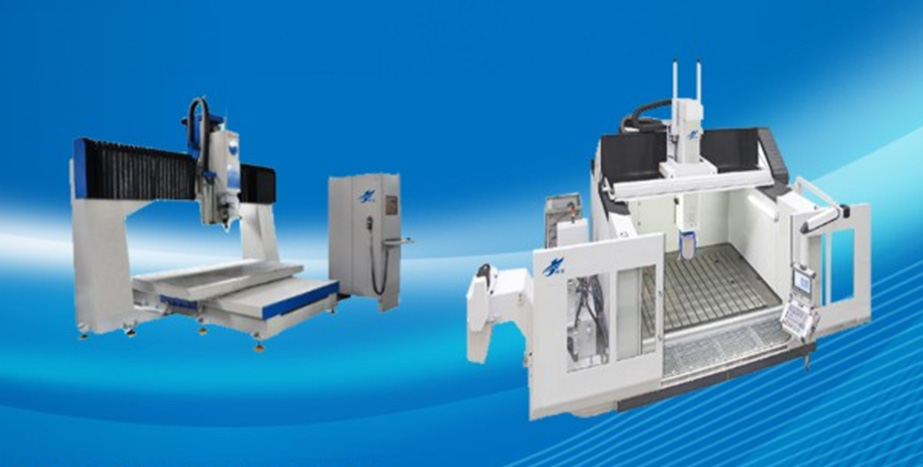

公司經過數年研制，開發出UM250蜂窩芯超聲切削五軸橋式龍門機床，具有自動化程度高、加工效率高、加工精度高的優勢，打破了國外機床遙不可攀的狀態，為國內首創。

機床床身結構有以下具體屬性：

1. 橫梁移動式（橋式），兩側配置兩套齒輪/齒條，實現龍門電氣雙驅，雙導軌設計。

2. 機床的床身堅固，縱梁下面的支撐立柱、橫梁及垂向滑枕均采用焊鋼結構，經過二次回火處理，去除內應力，具有良好的剛度和靜態特性，由于移動部件慣性小，為機床的高速運動提供了良好的保證。

3. 機床的結構尺寸采用了FEM 有限元設計，所有的動態負載和機床部件均經過嚴格的測試，賦予機床最佳的結構設計和運動系統（如：精密導軌和循環滾動體等），確保了最大的工作動力，獲得高速加工的幾何精度和可靠性。

4. 通過采用幾何熱對稱式結構設計，加工精度和加工質量更加有保證。 高精度齒條被直接安裝于機床主要結構件上， 緊鄰高速精密循環滾珠導軌， 最大限度地減少了運動部件的溫變和穩定，消除了主要運動部件的變形。

5. 橫梁移動，高速、高效，工作臺固定，符合高速加工的所有特點

6. X/Y/Z 三個線性坐標的導軌均采用經過熱處理、精密磨削和加硬處理的精密高速線性導軌，賦予機床極高的動態特性。

直線坐標運動：

1. 縱向X坐標的運動，是移動橫梁運行在焊鋼結構的縱向基座上，橫向Y坐標的運動，是垂向溜板沿橫梁的運動，垂向Z坐標的運動是垂向滑枕的上下運動。

2. 溜板運行在超大尺寸寬度的橫梁上，上面內置安裝了經過加應處理和精密磨削的導軌，配置了四個線性導軌保持盒和循環滾珠。

3. X坐標的運動采用龍門電氣雙驅，由兩個交流無刷電機連接至高質量、高精度的減速裝置組成。 機床的全部運動是在高精度的齒輪和齒條系統上， 由交流伺服電機驅動。

4. Y/Z 坐標的運動分別采用由一個交流無刷電機連接至高質量、高精度的減速裝置組成。床的全部運動是在高精度的齒輪和齒條系統上，由交流伺服電機驅動。

5. Z坐標配置有自動抱閘系統，在突然掉電的情況下，以鎖住Z坐標溜板的運動。

旋轉軸

除了三個主要的直線坐標軸，還配置有2個數控連續回轉軸，第4軸（C軸）和第5軸（A軸），實現任意空間方向的五軸加工。第四坐標“C”軸圍繞垂直坐標旋轉，第五坐標“A”在垂直平面內旋轉。

旋轉軸內部?jī)?nèi)置了高精度、高剛性徑向和軸向軸承，賦予旋轉坐標極高的精度和動態響應。

旋轉軸由數字交流伺服電機通過高精度減速器驅動，并帶自動反向間隙消除系統。

旋轉“A”和“C”軸均帶有氣動剎車裝置，在不需五軸聯動加工時，可通過氣動剎車鎖緊“A”和“C”坐標，以增強其主軸切削剛性。

導軌防護系統

X/Y坐標導軌配置風箱式防護罩系統，Z坐標導軌配置雙層刮削器裝置

線性坐標行程:

旋轉坐標行程：

超聲系統:

其它參數:

數控控制系統:

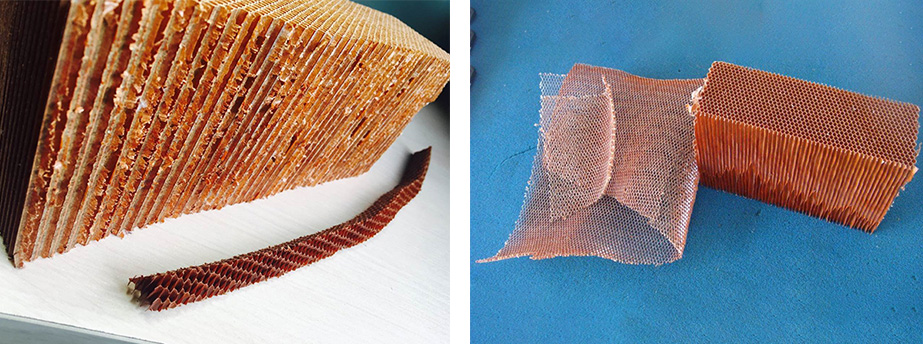

產品展示
